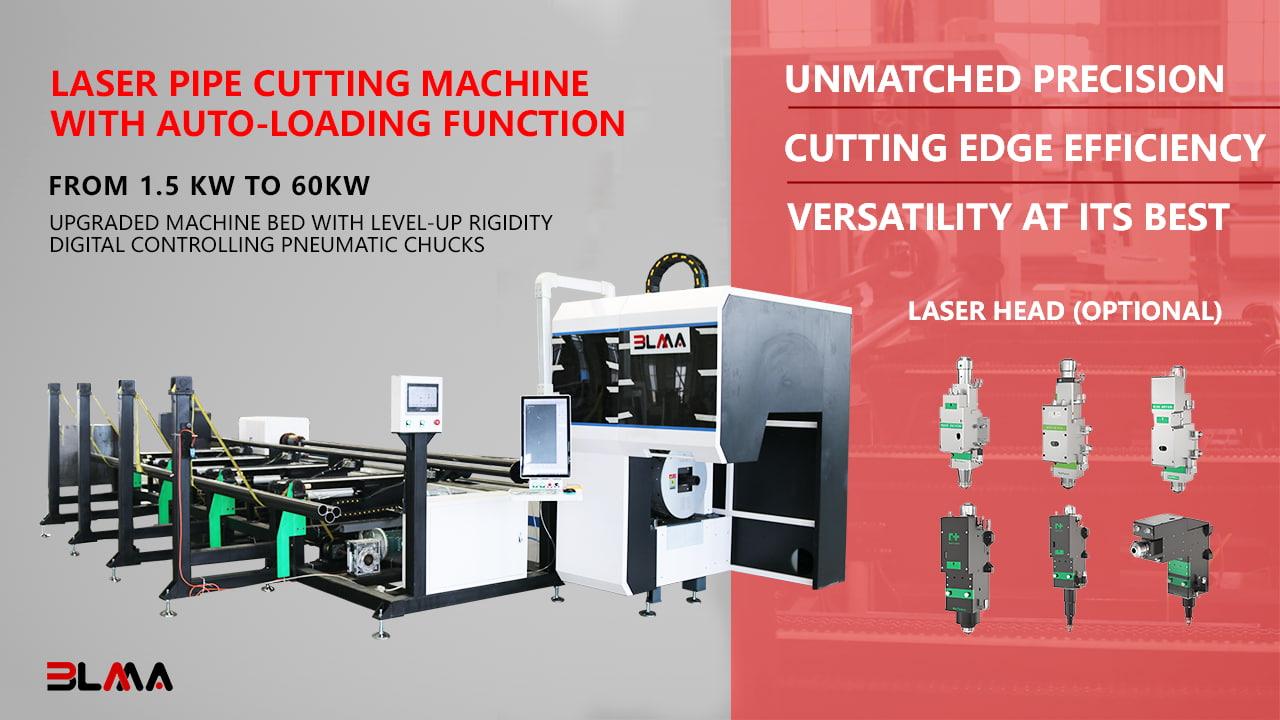

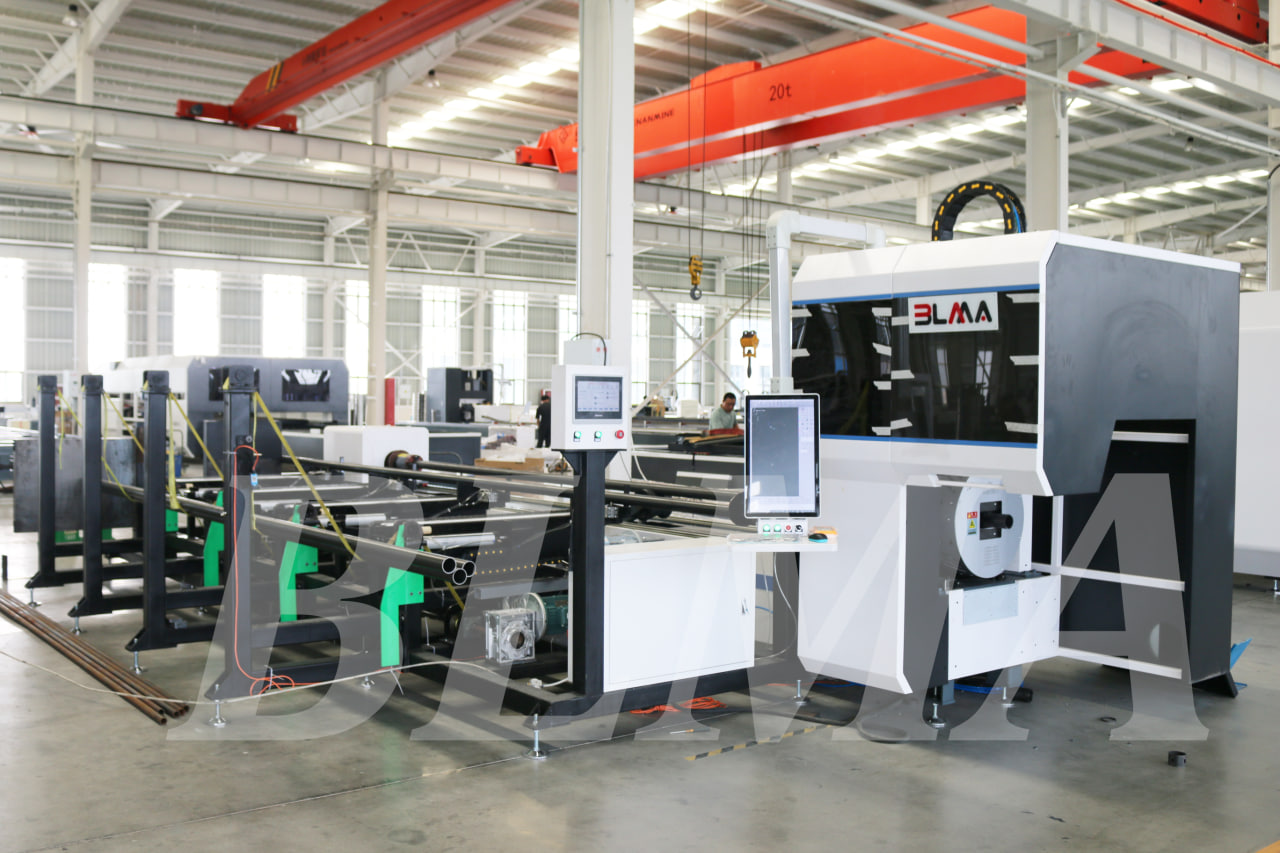

Лазерный труборез с автоматической системой подачи

Как работает лазерный труборез с волоконным лазером

В основе этих станков лежит волоконный лазер — твердотельный лазер, в котором активная среда усиления формируется в оптическом волокне, легированном редкоземельными элементами. Лазерный луч генерируется внутри волокна, что исключает необходимость в сложной системе зеркал, применяемой в традиционных СО₂-лазерах. Это делает источник излучения более стабильным, эффективным и не требующим обслуживания.

Высокомощный лазерный луч фокусируется на поверхности трубы, расплавляя и испаряя материал для создания точного реза. Резательная головка, зачастую оснащённая 5-осевой системой, может перемещаться вдоль трубы и вращаться вокруг неё. Это позволяет выполнять прямые резы, угловые срезы, а также создавать сложные формы и отверстия.

Основные преимущества лазерного трубореза

• Точность: волоконные лазеры дают тонкий и сфокусированный луч, обеспечивая высокую точность реза с минимальной зоной термического влияния.

• Скорость: высокая плотность мощности лазера позволяет резать с очень высокой скоростью, значительно повышая производительность.

• Универсальность: волоконные лазеры могут обрабатывать широкий спектр материалов, включая отражающие металлы — алюминий, медь, латунь, которые трудны для СО₂-лазеров.

• Энергоэффективность: высокая степень преобразования электроэнергии в лазерное излучение снижает эксплуатационные расходы.

Роль автоматической системы загрузки

Хотя рез обеспечивается самим лазером, именно авто-загрузчик делает работу полностью автоматизированной и производительной. Система, чаще всего в виде пакетного загрузчика, может вместить большое количество труб и подавать их по одной без участия оператора.

Как работает авто-загрузка:

1. Пакет труб помещается на складскую рампу загрузчика.

2. Система автоматически выбирает и отделяет одну трубу.

3. Труба подаётся в патрон лазерного трубореза, который фиксирует и вращает её во время резки.

4. После завершения реза готовая деталь выгружается, и сразу подаётся следующая труба.

Преимущества авто-загрузки:

• Снижение затрат на персонал: один оператор может управлять всем процессом.

• Непрерывная работа: станок может работать без остановок, даже без присмотра.

• Рост производительности: быстрая загрузка и выгрузка значительно сокращают цикл обработки.

• Безопасность: исключается риск травм при ручной подаче тяжёлых труб.

Диапазон мощности и сферы применения

Мощность лазера — ключевой параметр, определяющий возможности реза.

• Низкая мощность (1,5–6 кВт): для тонкостенных труб, мебельное производство, медтехника, декоративные изделия.

• Средняя мощность (6–20 кВт): для труб средней толщины, востребованы в автомобилестроении, строительстве, металлообработке.

• Высокая мощность (20–60 кВт): для тяжёлых условий — рез толстостенных труб в нефтегазе, судостроении, крупном строительстве.

Ключевые функции лазерного трубореза

• 5-осевая головка: возможность резки под углом и сложных геометрий.

• Современный патрон: надёжная фиксация и вращение труб различных форм.

• Интеллектуальное ПО: автонестинг, оптимизация расхода материала.

• Обнаружение сварного шва: корректировка траектории реза.

• Система удаления пыли: поддержание чистоты и безопасности на рабочем месте.

Применение в отраслях

Лазерный труборез с авто-загрузкой может применяться в:

• Автопроме: выпуск выхлопных систем, деталей шасси, трубчатых элементов.

• Авиастроении: изготовление лёгких и прочных деталей.

• Строительстве: производство конструкций, перил, архитектурных элементов.

• Мебельной индустрии: современные металлические конструкции.

• Фитнес-оборудовании: каркасы тренажёров и спортивных устройств.

Технические характеристики и производительность

Лазерная мощность

Диапазон от 1,5 до 60 кВт:

• 1,5 кВт — тонкие трубы, мебель, декор.

• 6–12 кВт — широкий спектр толщин, автокомпоненты.

• 12–20 кВт — толстые трубы, стройка и тяжёлое машиностроение.

• 60 кВт — экстремальные условия, нефтегаз, крупные конструкции.

Скорость реза и эффективность

Скорость может достигать 60 м/мин, при этом остаток трубы сокращается до 40 мм, что минимизирует отходы.

Точность и повторяемость

Погрешность позиционирования: ±0,01–0,05 мм/м, повторяемость: ±0,03 мм/м. Это критично для высокоточных отраслей.

Патронные системы

Современные патроны автоматически регулируют силу зажима, предотвращая повреждение тонких труб. Поддерживают круглые, квадратные, прямоугольные и специальные профили.

Тренды рынка и перспективы

Рынок лазерных труборезов активно растёт: прогнозируемый CAGR — 6,8% (2021–2026 гг.).
Основные тенденции:

• повышение мощности лазеров,

• технологии формирования луча для повышения качества реза,

• гибридные технологии, объединяющие резку и другие процессы.

Заключение

Лазерный труборез BLMA с функцией авто-загрузки объединяют в себе высокую точность, скорость и автоматизацию.
Диапазон мощности от 1,5 до 60 кВт, международные комплектующие, продвинутое ПО и сервисная поддержка делают их универсальным решением для любых производств — от лёгкой мебели до тяжёлой промышленности.

📌 BLMA даёт вам конкурентное преимущество — узнайте, какой лазерный труборез лучше всего подойдёт для вашего бизнеса.
